水用電磁閥描述
型號：ZCS
用途
富林克ZCS水用電磁閥結構簡單，體積小，密封性能好，維修方便。適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉訊速，可靠性高等特點。
水用電磁閥結構
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。
根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。
水用電磁閥工作原理
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
工作介質 | 水、粘度 ≤4°E 的油及其它非腐蝕性流體 | ||||||||||||||
介質溫度 ℃ | ≤60 | ||||||||||||||
公稱壓力（ MPa ） | 1.0 | ||||||||||||||
工作壓差（ MPa ） | 0.05 ～ 1.0 | 0.1 ～ 1.0 | 0.15 ～ 1.0 | ||||||||||||
電源電壓 | AC220V 其余規格可作特殊訂貨 | ||||||||||||||
額定流量系數（ kv ） | 按 JB/T352-94 規定 | ||||||||||||||
泄漏量（ ml/min ） | 按 JB/T352-94-F 規定 | ||||||||||||||
公稱通徑（ mm ） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
功耗 | 36VA | 50VA | |||||||||||||

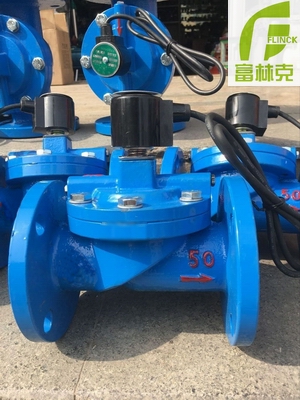

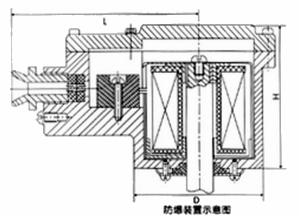

防爆標志 | dⅡBT4 |
防爆證編號 | CE991010 |
出線口接線 | 內螺紋 M20×1.5 |
環境溫度 | - 2 0-+ 5 0℃ |

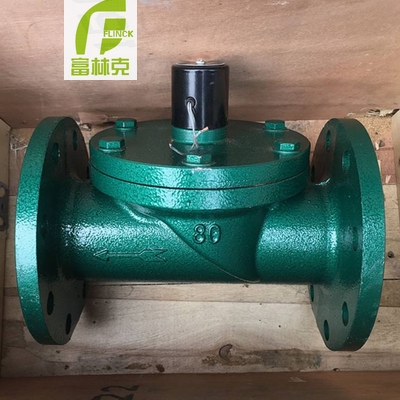

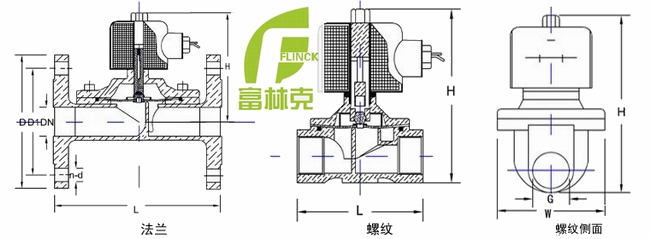

水用電磁閥尺寸
公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | φ4-14 | 16 | 3 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | φ4-18 | 18 | 3 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | φ4-18 | 18 | 3 |
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | φ4-18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | φ4-18 | 20 | 3 | |||
80 | 253 | 310 | 200 | 160 | 132 | φ8-18 | 22 | 3 | |||
100 | 260 | 350 | 220 | 180 | 156 | φ8-18 | 24 | 3 | |||
125 | 315 | 400 | 250 | 210 | 184 | φ8-18 | 26 | 3 | |||
150 | 350 | 480 | 285 | 240 | 211 | φ8-22 | 26 | 3 | |||
200 | 390 | 600 | 340 | 295 | 266 | φ8-22 | 26 | 3 | |||
250 | 430 | 730 | 395 | 350 | 319 | φ12-22 | 28 | 3 | |||
300 | 480 | 850 | 445 | 400 | 370 | φ12-22 | 28 | 4 | |||
350 | 605 | 980 | 505 | 460 | 429 | φ16-23 | 30 | 4 | |||
水用電磁閥安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
水用電磁閥使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
水用電磁閥訂貨須知
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
2、電磁閥正常工作時的電壓為220+22V或-15，如果超過此范圍，請訂貨時注明電壓的波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周?chē)幸兹家妆罚?qǐng)選用防爆型電磁閥。

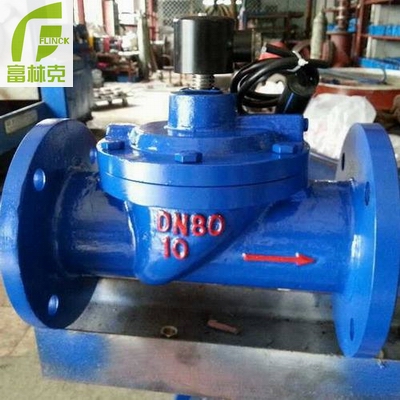

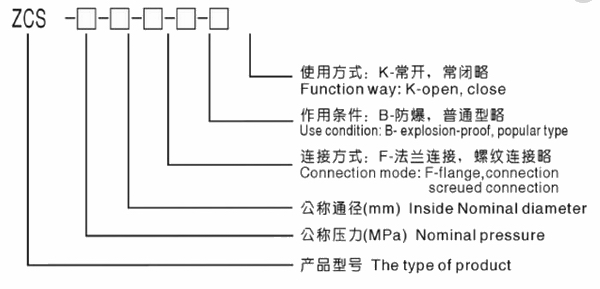

水用電磁閥型號
