電動刀閘閥概述
富林克PZ973H、PZ973F、PZ973Y電動刀閘閥對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金或聚四氟乙烯，公稱壓力 PN10~16，使用溫度：≤ 800℃，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。
特點：
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4、配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。
5、自動清除殘留在密封面上的雜物.
應用領域:
電動刀閘閥適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等介質。
閥體材質 | 型號 |
碳鋼 | PZ973H 、 PZ973F 、 PZ973Y-10C,PZ973H 、 PZ973F 、 PZ973Y-16C |
不銹鋼 | PZ973H 、 PZ973F 、 PZ973Y-10P,PZ973H 、 PZ973F 、 PZ973Y-16P |
型號 | 材料 | |||
閥體 | 閥桿 | 密封面 | 填料 | |
PZ973H-10C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V 型聚四氟乙烯、柔性石墨環 |
PZ973H-16C | ||||
PZ973F-10P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
PZ973F-16P | ||||
PZ973Y-10P | CF8 (304) | 0Cr18Ni9 (304) | ||
PZ973Y-16P | ||||
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
PZ973H-10C | 10~16 | 1.0~1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
PZ973H-16C | ||||
PZ973F-10P | ||||
PZ973F-16P | ||||
PZ973Y-10P | ||||
PZ973Y-16P |

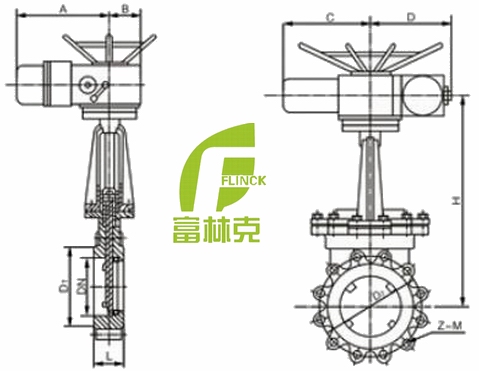

電動刀閘閥結構圖
