帶手動氣動隔膜閥描述
型號:  G6s41J/F46/W
結構：堰式
材料: 球墨鑄鐵、碳鋼、不銹鋼
用途--
富林克往復式帶手動氣動隔膜閥由隔膜閥和活塞式氣動執行機構、手動裝置三部分組成,它以壓縮空氣為動力實與對工藝管道中流體介質流量的調節
氣動隔膜閥(帶手動往復型)用于控制強酸強堿、非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠及氟塑料，適用于不同工作溫度氣體和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、≤180℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6
往復式氣動帶手動隔膜閥廣泛應用于印織，印染、漂白、食品、洗滌、化工、污水處理、醫藥、造紙、電力、市政等各種工控。

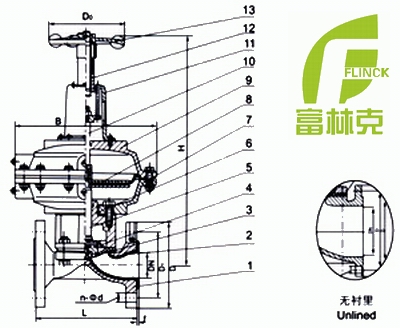

帶手動氣動隔膜閥結構

1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜 9． 氣缸蓋　10．中閥桿　11．彈簧蓋　12．上閥桿　13．手輪
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼 手輪：鑄鐵
